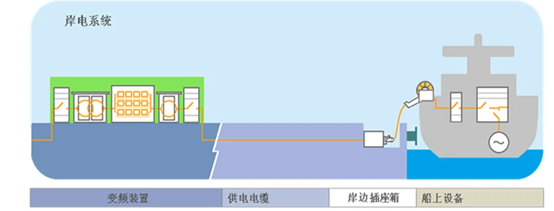

1. 岸电系统工作原理

2. 系统组成

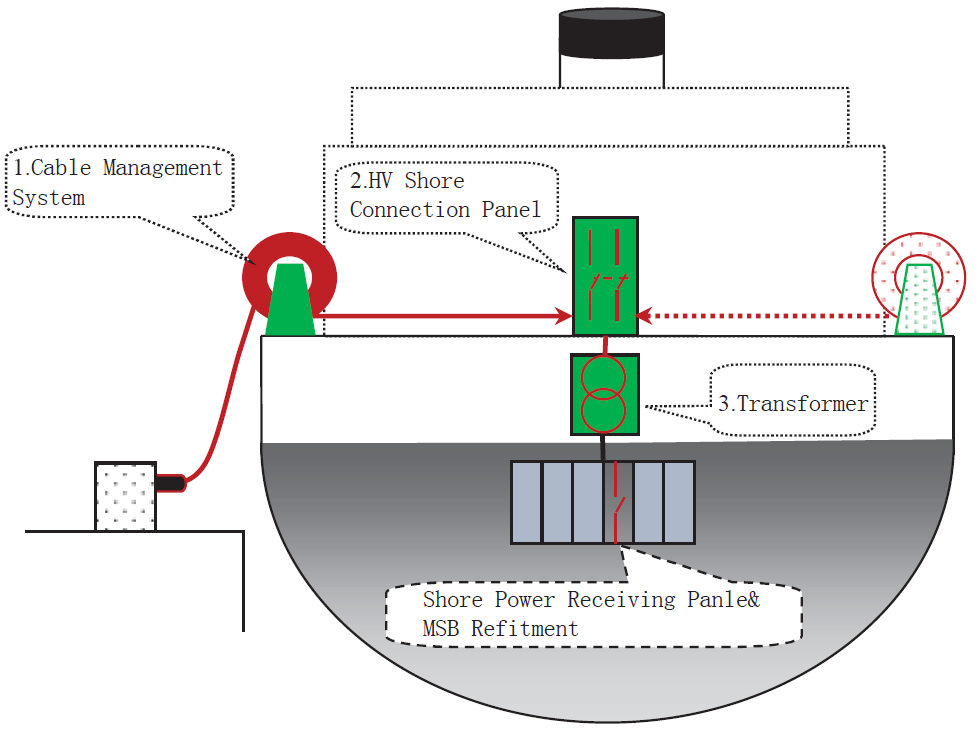

2.1 高压岸电系统组成：

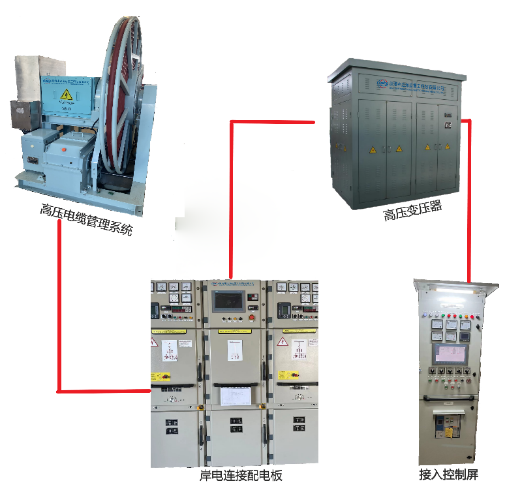

高压电缆管理系统、高压变压器、岸电连接配电板以及接入控制屏。

2.2 高压连电原理：

高压电缆管理系统向岸侧传送电缆，连接岸侧岸电电源；岸电连接配电板负责对左右舷供电电源进行切换，同时对船侧岸电系统起到电路保护作用及监控作用，一旦发生故障迅速切断VCB开关保护整个船侧高压电路；变压器负责将高压电转换成低压电供船上电源使用；接入控制屏将岸侧与船侧电源同步并网。

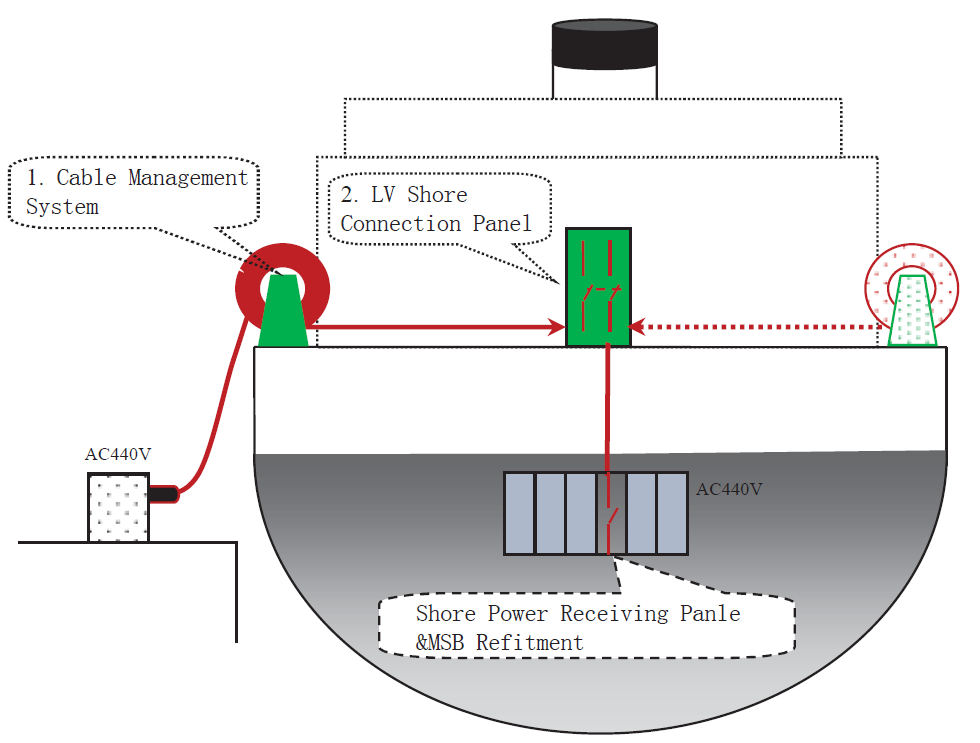

2.3 低压岸电系统组成：

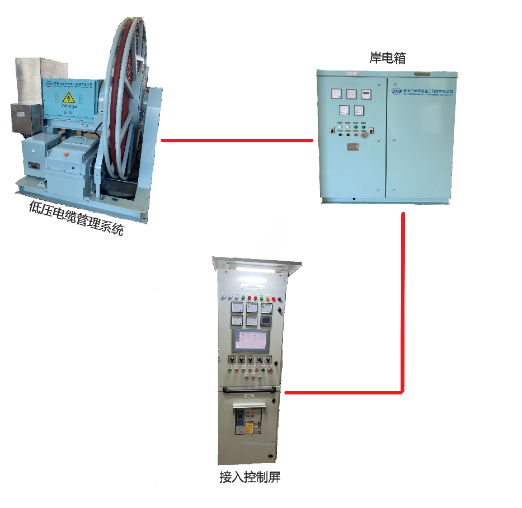

低压电缆管理系统、岸电箱以及接入控制屏

2.4 低压连电原理：

在岸电电源与船侧电源同压同频情况下，低压电缆管理系统向岸侧传送电缆，连接岸侧岸电电源；岸电箱负责对左右舷供电电源进行切换，同时对船侧岸电系统起到电路保护作用及监控作用；一旦发生故障迅速切断MCCB开关保护整个船侧低压电路；接入控制屏将岸侧与船侧电源同步并网。
